Windows server 2008 - Agrégation de lien - Teaming

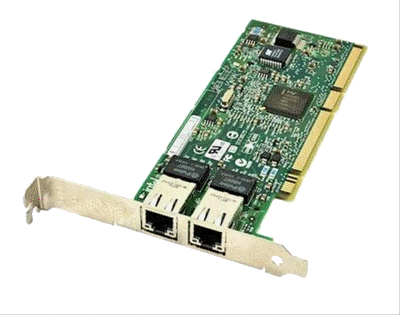

Photo de la carte réseau intel pro 1000 mt double port gigabit

Le but de se TP est d'installer une liaison Ethernet 2 Gbits/s entre un serveur et un switch. Pour cela on utilise une carte réseau avec un double port Gigabit configuré en agrégation de lien (appelé ausssi Teaming).

Cette manipulation nécessite une configuration au niveau de la carte réseau du serveur et également au niveau du switch.

Les performances de la liaison entre le serveur et le switch seront testées avant et après l'installation de ce lien.

Préparation

Installer la carte réseau "Intel PRO 1000" dans le serveur.

Restaurer le serveur.

Renommer le serveur comme indiqué sur le plan du réseau ci-dessous.

Réaliser le brassage de l'installation dans la baie où est installé le switch DLINK DGS-3024 comme indiqué sur le plan du réseau ci-dessous. Pour plus de clarté, utilisé des cordons de brassage de la même couleur que les liaisons indiquées sur le plan.

Faire constater au professeur

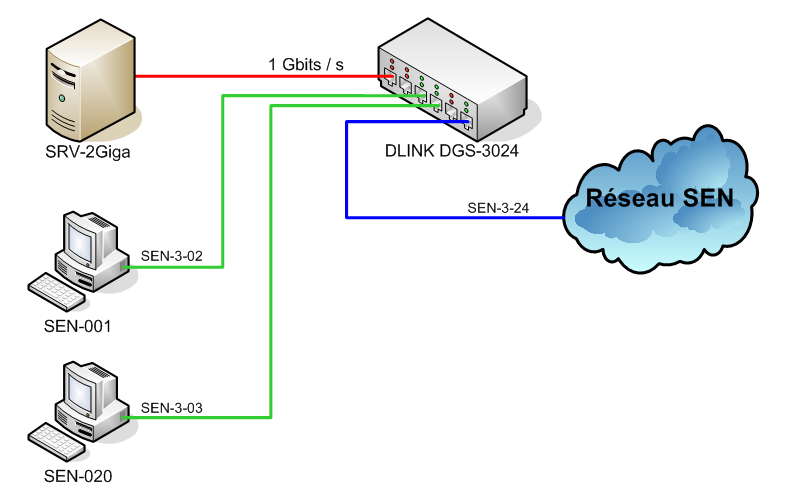

Plan du réseau

Installation des drivers de la carte réseau Intel Pro 1000

Installer les drivers de la carte réseau "Intel Pro 1000" (à télécharger sur le site d'Intel).

Téléchargez bien la version correspondant à votre système d'exploitation

Lors de l'installation, vérifier que les services réseaux avancés sont bien activés (Advanced Networking Services : ANS)

Test des performances

Nous allons ici mesurer les performances avec un seul lien Gigabit au cours d'un transfert de fichier entre le serveur et la station SEN-001.

Pour ne pas fausser le test nous allons créer un disque virtuel dans la RAM de chaque ordinateur (le test pourrait par exemple être faussé par un disque dur plus lent que le réseau).

Pour créer un disque virtuel en RAM, installer le logiciel ImDisk Virtual Drive.

Exécuter ImDisk Virtual Drive depuis le panneau de configuration et paramétrer le disque virtuel comme le montre la capture d'écran ci-dessous :

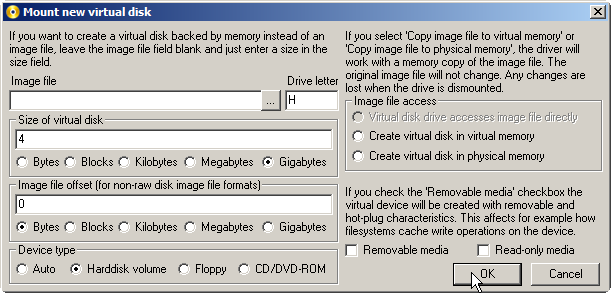

Capture d'écran du logiciel ImDisk Virtual Drive
Capture d'écran lancement NetWorx Zone de notification

Sur le disque virtuel du serveur, créer un dossier partagé accessible à "Tout le monde" en lecture. Copier le fichier "\\srv-sen-01\Ressources\CD-ROM\linuxmint-201303-cinnamon-dvd-64bit.iso" dans le dossier partagé.

Sur le serveur, télécharger et exécuter la version portable du logiciel NetWorx. Lancer l'outil "Indicateur de vitesse" (voir capture ci-contre).

Copier le fichier "linuxmint-201303-cinnamon-dvd-64bit.iso" (situé dans le dossier partagé de votre serveur) vers la station Windows 7. Juste avant la copie, démarrer le compteur de vitesse (voir capture d'écran ci-dessous).

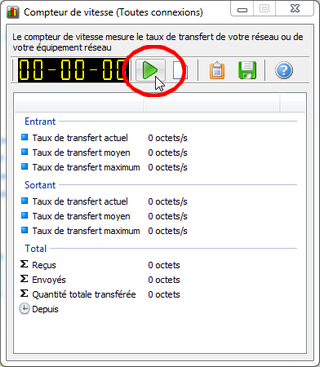

Capture d'écran NetWorx outil Indicateur de vitesse

Attendre la fin de la copie, arrêter le compteur de vitesse.

Insérer une copie d'écran dans votre rapport.

Comparer la vitesse moyenne obtenue avec la vitesse théorique d'un lien Gigabit.

Faire constater au professeur

Configuration du switch

Avant de configuration l'agrégation de lien, il faut configurer le switch.

Rechercher dans la documentation du switch DLINK DGS3024 :

Se connecter à l'interface de gestion Web du switch.

Ajouter un nouveau "trunk" (voir capture ci-dessous) :

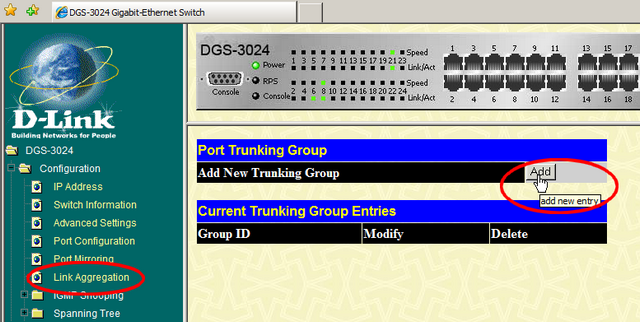

Capture d'écran de l'interface de gestion web du switch dlink DGS3024 ajout agrégation de lien

Sélectionner les 2 ports qui seront utilisés pour le lien avec le serveur.

Insérer une copie d'écran dans votre rapport.

Faire constater au professeur

Ajout du deuxième lien

Compléter le câblage de l'installation comme indiqué sur le plan du réseau ci-dessous.

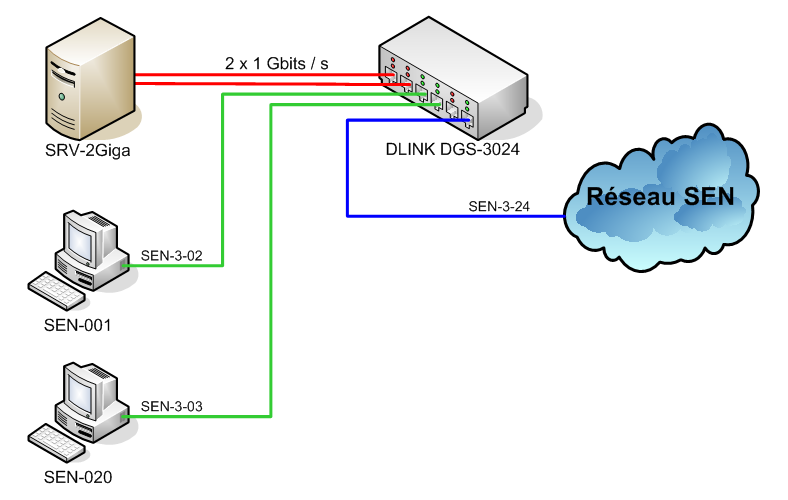

Plan du réseau

Configuration de la carte réseau

Dans les propriétés de la carte réseau, dans l'onglet "Agrégation de cartes", créer une "nouvelle association" (capture ci-dessous).

Pour cette association, utiliser les 2 ports de la carte Intel Pro 1000.

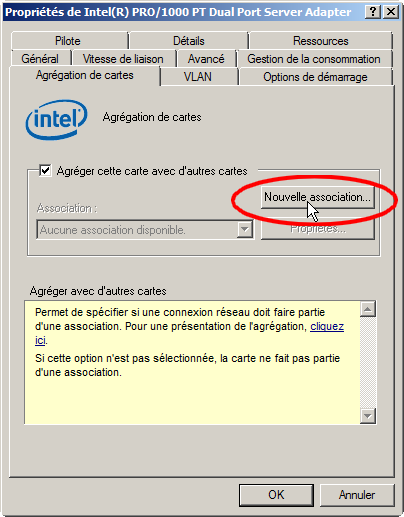

Capture d'écran nouvelle association de cartes intel pro 1000

Connecter avec 2 cordons réseau votre carte réseau au switch.

Vous devez obtenir un lien à 2 Gbits/s !

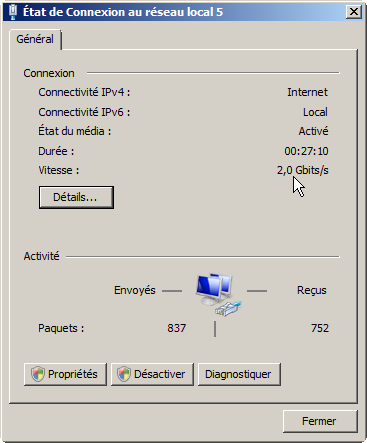

Capture d'écran connexion au réseau local 2 Gbits/s

Insérer une copie d'écran dans votre rapport.

Faire constater au professeur

Test des performances

Comme en début de TP, copier le fichier "linuxmint-201303-cinnamon-dvd-64bit.iso" (situé dans le dossier partagé de votre serveur) en simultané vers les deux stations Windows 7. Juste avant la copie, démarrer le compteur de vitesse (voir capture d'écran ci-dessous).

Capture d'écran NetWorx outil Indicateur de vitesse
Gauge dans le rouge

Attendre la fin de la copie, arrêter le compteur de vitesse.

Insérer une copie d'écran dans votre rapport.

Comparer la vitesse moyenne obtenue avec la vitesse théorique d'un lien 2 Gbits/s.

Faire constater au professeur

Réinitialiser le switch.

Faire constater au professeur

Restaurer le serveur.

Ranger le matériel.

Faire constater au professeur
