Procédure d'installation d'un périphérique réseau
Les périphériques réseau sont nombreux (caméra IP, Téléphone IP, AP WiFi, Imprimante, Disque dur multimédia, Serveur NAS, Switch administrable, Lecteur Blu-ray connecté, PABX, Automate programmable,...). Leur administration se fait souvent par une interface de gestion WEB depuis un navigateur. Il est donc nécessaire de connaitre leur adresse IP pour pouvoir la taper dans la barre d'adresse du navigateur.

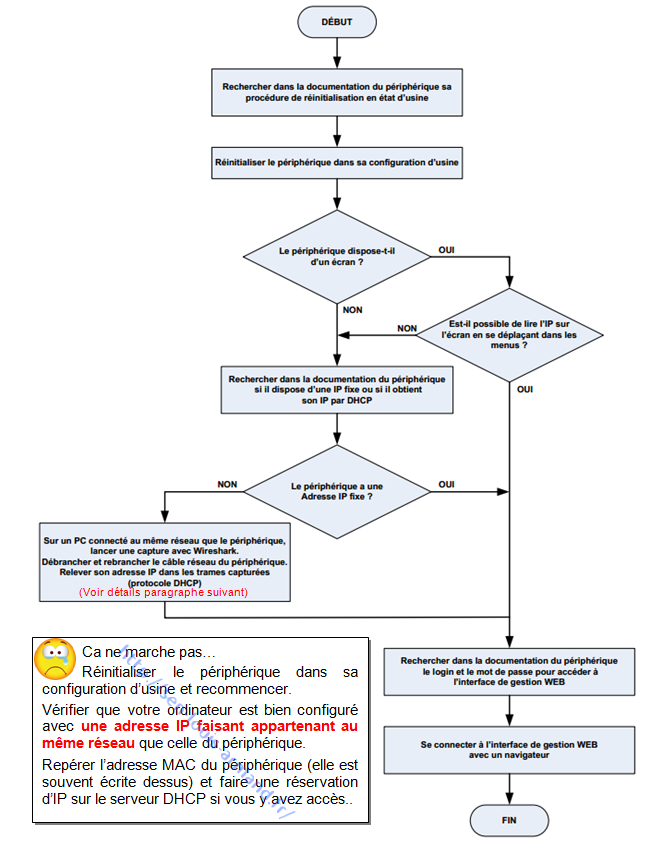

La procédure d'installation d'un périphérique est décrite ci-dessous.
Quelques astuces :
- Si l'interface WEB semble ne pas bien fonctionner, tenter de changer de navigateur. Par exemple, certaines interfaces WEB utilisent des contrôles ActiveX fonctionnant uniquement avec Internet Explorer.
- Si le périphérique dispose à la fois d'une connexion filaire et d'une connexion WiFi, il aura alors 2 adresses IP et 2 adresses MAC différentes. Attention à ne pas les confondre !
- Pour vérifier qu'une adresse IP correspond bien à une adresse MAC (souvent marquée sur le périphérique), faire un ping vers l'adresse IP du périphérique puis taper arp -a pour afficher la table ARP et vérifier la correspondance IP <=> MAC.

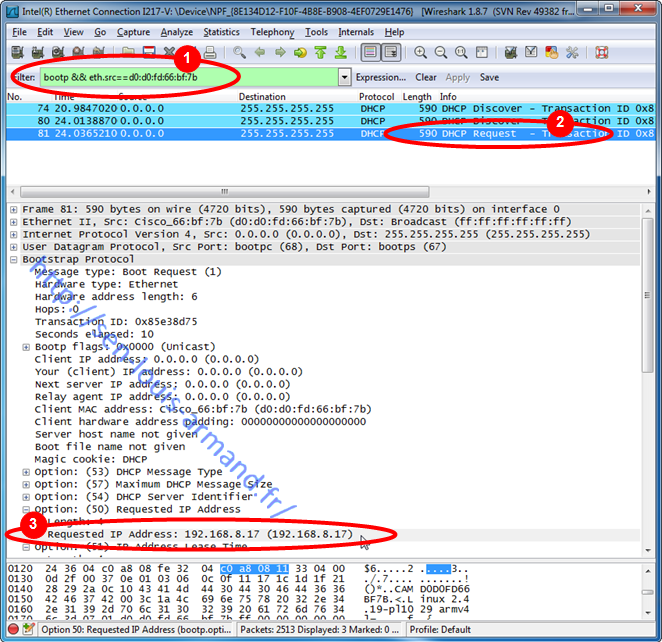

Comment retrouver l'adresse IP du périphérique dans les trames capturées ?
Après avoir réalisé la capture, effectuer les opérations ci-dessous :
- Entrer le filtre indiqué (bootp seul est suffisant sur un petit réseau avec peu de trafic), remplacer l'adresse MAC par celle de votre périphérique.
- Sélectionner la trame "DHCP Request"
- Développer l'arborescence "Bootstrap Protocol", l'adresse IP est visible dans le paramètre "Requested IP Address" (option 50)
