Arduino - Afficheur LCD

L'afficheur LCD

Photo afficheur LCD 2x16 caractères bleu Arduino

Dans ce TP nous allons commander avec un Arduino UNO un afficheur LCD (Liquid Cristal Display) alphanumérique de 2 lignes de 16 caractères. Il ne permet donc pas d'afficher de graphismes mais uniquement des caractères alphanumériques. On le rencontre souvent dans les systèmes de contrôle d'accès ou les interphones.

Au niveau du câblage, les informations à afficher sont envoyées parallèle (plusieurs fils). Il y a 2 modes : 8 fils et 4 fils. Pour ne pas trop utiliser d'entrées/sorties de l'Arduino, nous utiliserons le mode 4 fils.

A ces fils de données s'ajoutent quelques fils de contrôle qui permettent d'organiser l'échange des informations entre l'Arduino et l'afficheur.

Nous avons également, bien entendu, deux fils d'alimentation : GND et +5V

Câblage

Réaliser le câblage ci-dessous :

Arduino et afficheur LCD 2x16 caractères bleu sur labdec

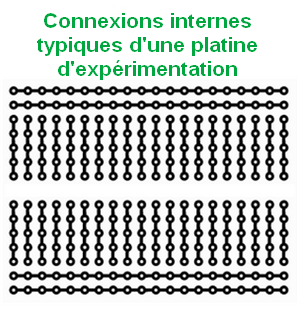

Plan de connexion interne d'une platique d'expérimentation LabDec

Faire constater au professeur

Programmes de démonstration de l'afficheur LCD

Hello World

Dans l’environnement de développement Arduino, ouvrir le programme d'exemple : Fichier => Exemples => LiquidCristal => HelloWorld.

Le téléverser dans la carte Arduino Uno. Observer le fonctionnement.

Quel est le rôle de la ligne : lcd.setCursor(0, 1); ?

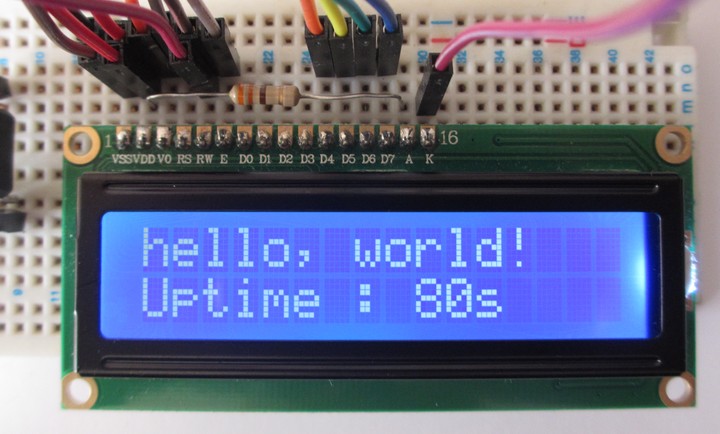

Modifier le programme de manière à obtenir l'affichage ci-dessous :

Arduino et afficheur LCD 2x16 caractères bleu sur labdec

Faire constater au professeur

Scroll

Dans l’environnement de développement Arduino, ouvrir le programme d'exemple : Fichier => Exemples => LiquidCristal => Scroll.

Le téléverser dans la carte Arduino Uno. Observer le fonctionnement.

Modifier le programme de manière à obtenir un affichage comme dans la vidéo ci-dessous.

Faire constater au professeur

Modification du câblage

Dans la suite du TP nous allons utiliser le shield Ethernet en plus de l'afficheur LCD. Le shield Ethernet utilisant un nombre important de broches de l'Arduino, il est nécessaire de modifier le câblage de l'afficheur LCD pour ne pas être en conflit avec le shield Ethernet.

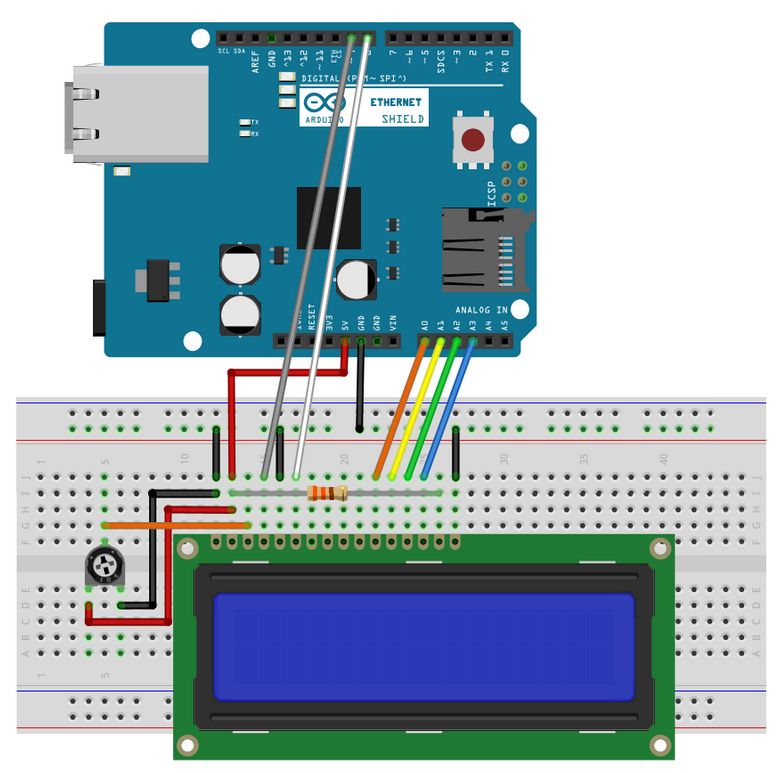

Installer le shield Ethernet sur la carte Arduino UNO et modifier le câblage de l'afficheur LCD comme indiqué sur le schéma ci-dessous :

Arduino shield ethernet et afficheur LCD 2x16 caractères bleu sur labdec

Faire constater au professeur

Dans l’environnement de développement Arduino, ouvrir le programme d'exemple : Fichier => Exemples => Ethernet => UdpNtpClient

Remarque : Le programme UdpNtpClient n'utilise pas l'afficheur LCD, seul le shield Ethernet est utilisé.

Le téléverser dans la carte Arduino Uno. Observer le fonctionnement.

Ce programme utilise le moniteur série (console). C’est un outil très pratique pour la mise au point des programmes.

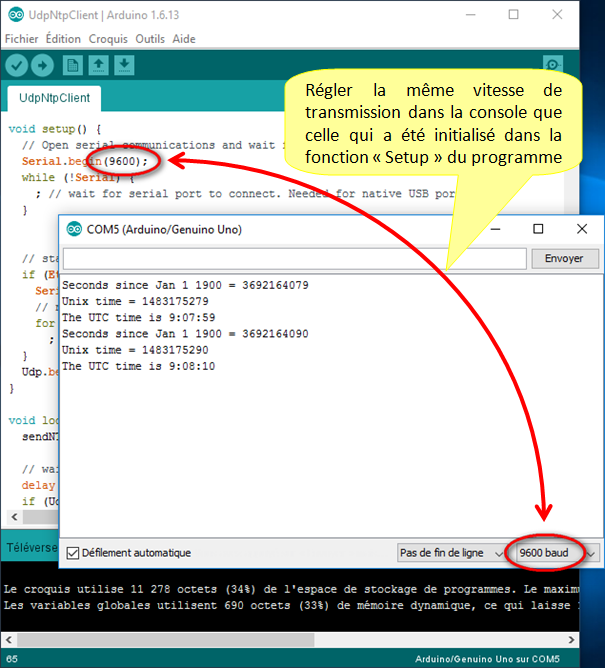

Arduino afficheur LCD Ethernet NTP Moniteur série sérial monitor

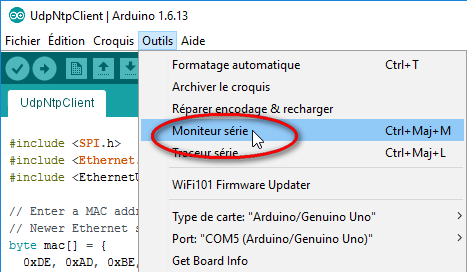

Ouvrir le moniteur série (menu "Outils" => "Moniteur série").

Arduino afficheur LCD Ethernet NTP Moniteur série sérial monitor

Vous devez obtenir l’affichage ci-contre.

Quelle est la signification de NTP ?

Quel est le nom du serveur NTP utilisé par le programme ?

Que représente le "temps Unix" (appelé aussi Timestamp) ?

Modification du programme

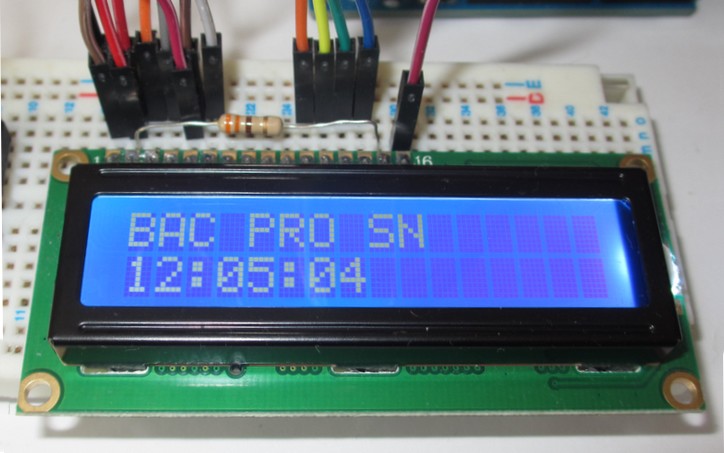

Modifier le programme de manière à afficher "BAC PRO SN" sur la première ligne de l'afficheur LCD et l'heure sur la deuxième ligne.

Faire constater au professeur

Arduino afficheur LCD Ethernet NTP Affiche heure

Pour aller plus loin

En plus de décoder et afficher l'heure, le faire pour la date complète et faire défiler l'affichage
